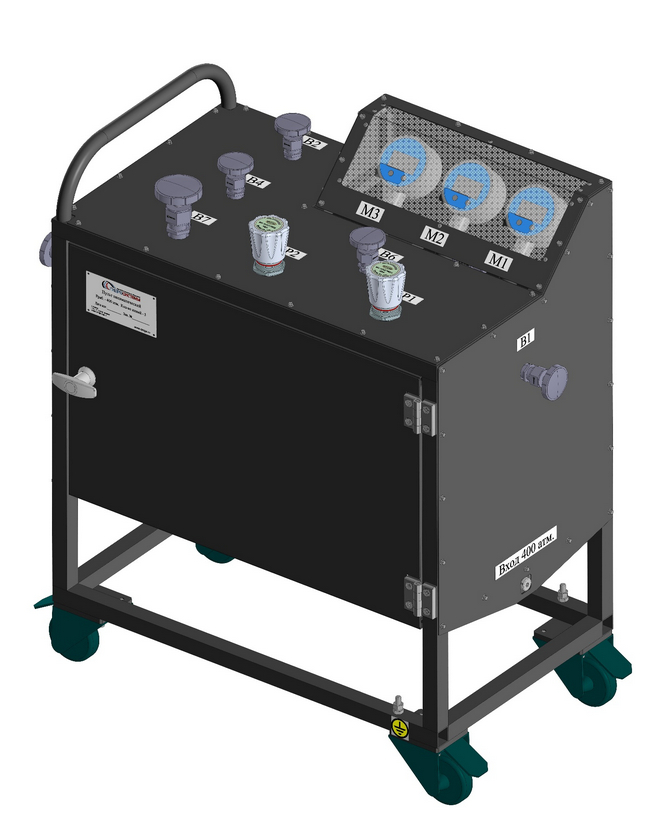

Пневмопульт

Пульт пневматической системы высокого давления (далее — «пневмопульт») является технологическим оборудованием, предназначенным для проведения испытаний сжатым воздухом на работоспособность при оценке продукции на соответствие характеристикам, изложенным в конструкторской и технологической документации.

Позволяет разделить один воздушный поток на три независимых с плавной регулировкой выходного давления и визуальным контролем выходных параметров. При подаче воздуха 400 кгс/см2обеспечивает работы на 3 потока 16 кгс/см2 , 280 кгс/см2 и 400 кгс/см2.

Есть опыт в разработке и изготовлению стационарного и передвижного пульта пневматической системы высокого давления, с подводящими и отводящими трубопроводами, который является технологическим оборудованием, предназначенным для проведения испытаний воздухом или азотом на герметичность и работоспособность продукции согласно ТЗ, на соответствие характеристикам, изложенным в конструкторской и технологической документации на испытываемые изделия.

Передвижной пульт, при максимальном входном давлении газа 15Мпа и выходном диапазоне от 0 до 10Мпа обеспечивает:

  • плавную ручную регулировку подачи газа в объект испытаний в пределах давлений и расходов указанных в ТЗ;
  • стабильное поддержание созданного давления в объекте испытаний в течение 1 часа при условии, что объект испытаний полностью герметичен и в рабочем помещении стабильная температура окружающей среды;
  • визуальный контроль изменения параметров давления газа.

Стационарный пневмопульт обеспечивает следующие операции:

  • работу от стационарной сети высокого давления 400 кгс/см2 и от баллона со сжатым газом объемом 40 литров и давлением до 150 кгс/см2;
  • подачу газа на один объект испытаний в статическом (плавном) режиме, подачу сжатого газа на другой объект испытаний в импульсном режиме;
  • плавную ручную регулировку подачи газа в объект испытаний в пределах давлений и расходов, указанных в исходном ТЗ.
  • стабильное поддержание созданного давления в объёме испытаний в течение 1 часа при условии, что объект испытаний полностью герметичен и в рабочем помещении стабильная температура окружающей среды;
  • визуальный контроль изменения параметров давления газа.

Пневматическая система пневмопультов соответствует «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», ГОСТ 30869-2003, ОСТ 92-8751-80, ОСТ 92-0266-73, ОСТ 92- 9337-80.



Пневмомультипликатор

Основные функции:

  • получение сверхвысокого давления;
  • создание повышенного уровня давления в локальной магистрали, относительно давления гидросистемы в целом;
  • получение малых величин расхода (дозирование);

Мультипликатор МГП газовый, двухрежимный, двухконтурный, непрямого действия, с электродвигателем, оснащенный блоком бесступенчатой регулировки давления газа и системой управления с приборами цифровой индикации рабочих параметров (далее мультипликатор) с возможностью работы в диапазоне до 1000 кгс/см2.


Мультипликатор «воздух-азот» давление 700 бар (Аналог мультипликатора MAXIMATOR DLE 15-75-GG)


Мультипликатор «воздух 6 бар — азот 400 бар»

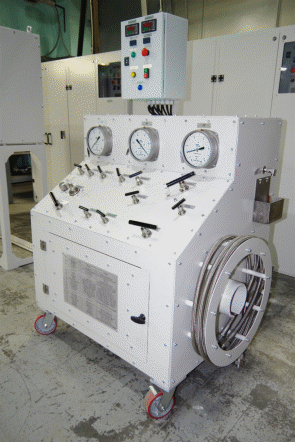

Установка дегазации масла

Позволяет достигнуть уровня вакуумирования до 98%.



Пневмошкаф

Обеспечивает дополнительную фильтрацию, смазку деление на заданное количество воздушных потоков с заданным давлением.
